Một trong những thiết bị thi công không thể thiếu tại các công trình xây dựng hiện đại chính là xe nâng người cắt kéo (Scissor Lift). Đây được xem là giải pháp nâng người lên cao an toàn và hiệu quả, hỗ trợ đắc lực cho các công việc trên cao. Vậy xe nâng người cắt kéo là gì? Vì sao thiết bị này lại giữ vai trò quan trọng trong hầu hết các dự án xây dựng, lắp đặt và bảo trì ngày nay?

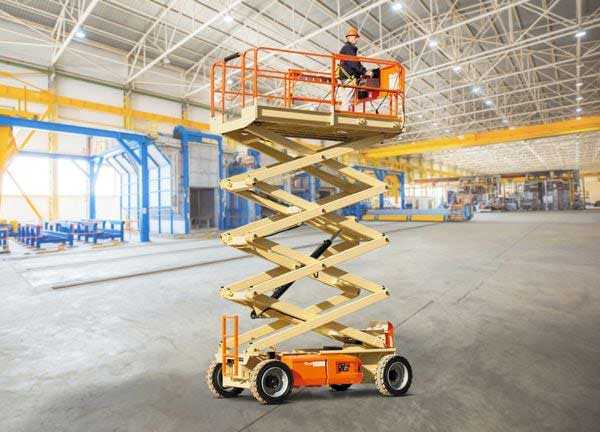

Xe nâng người cắt kéo (Scissor Lift) là gì?
Xe nâng người cắt kéo, hay còn gọi là Scissor Lift trong tiếng Anh, là thiết bị nâng người hoạt động theo phương thẳng đứng, giúp đưa người và dụng cụ làm việc lên các độ cao khác nhau. Thiết kế đặc trưng của loại xe này là cơ cấu khung nâng dạng chữ X (giống hình cái kéo), có thể xếp lại và duỗi ra khi làm việc – từ đó có tên gọi “cắt kéo”.
Khi vận hành, hệ thống xi lanh thủy lực sẽ đẩy các thanh kéo liên kết hoạt động đồng thời, làm nâng sàn làm việc lên một cách ổn định và an toàn tại đúng vị trí xe đang đứng.
Xe nâng người cắt kéo hiện nay được chia thành hai dòng chính:
- Xe nâng cắt kéo chạy điện: Sử dụng nguồn năng lượng từ bình ắc quy, phù hợp cho các công việc trong nhà, nơi yêu cầu vận hành êm ái và không phát thải.
- Xe nâng cắt kéo chạy dầu (động cơ Diesel): Còn được gọi là xe cắt kéo địa hình, thích hợp cho các môi trường thi công ngoài trời, địa hình gồ ghề nhờ động cơ mạnh mẽ và khả năng vận hành linh hoạt.

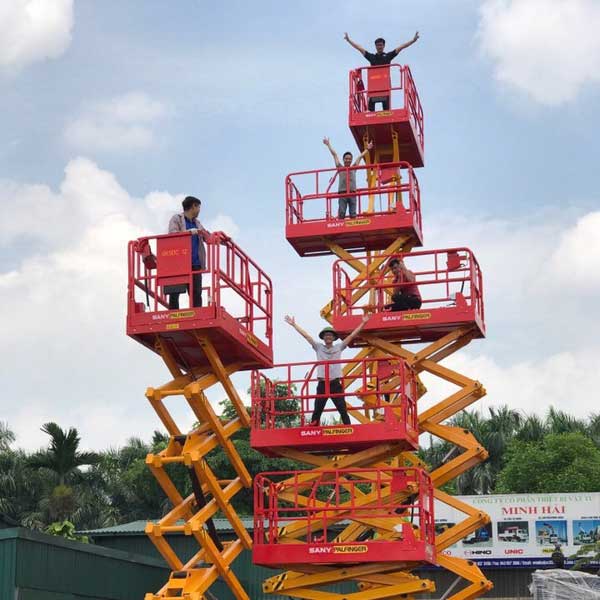

Phân loại các loại xe nâng người cắt kéo
Với tính năng làm việc linh hoạt và an toàn, xe nâng người cắt kéo đang ngày càng được ứng dụng rộng rãi tại các công trình xây dựng, nhà xưởng, trung tâm thương mại… Thiết bị này không chỉ đa dạng về kích thước mà còn phong phú về chủng loại. Dưới đây là các cách phân loại phổ biến nhất hiện nay:
Phân loại theo chiều cao làm việc
Xe nâng người cắt kéo hiện có độ cao làm việc trải dài từ 6 mét đến 18 mét, đáp ứng đa dạng nhu cầu sử dụng từ bảo trì nhẹ trong nhà đến lắp đặt công trình ngoài trời.
- Loại 6m: Thiết kế nhỏ gọn, chiều rộng chỉ khoảng 0.7m và dài 1.5m, tải trọng nâng trung bình khoảng 227kg. Rất lý tưởng cho các tác vụ trong trung tâm thương mại, văn phòng, hoặc bảo dưỡng hệ thống điện, đèn trần.
- Loại 18m: Kích thước lớn hơn với chiều rộng lên đến 1.83m và chiều dài gần 6.6m. Dòng xe này có thể nâng tải trọng lên tới 680kg, phù hợp để nâng ống kỹ thuật, thiết bị cơ khí, máy móc lên cao phục vụ lắp đặt công nghiệp nặng.
Phân loại theo thương hiệu sản xuất
Hiện nay có nhiều nhà sản xuất xe nâng người cắt kéo trên toàn cầu, trong đó một số thương hiệu nổi bật được tin dùng tại Việt Nam bao gồm:
1. Genie (Mỹ)
Thương hiệu uy tín hàng đầu đến từ Hoa Kỳ, nổi bật với các mẫu:
- GS1530 (6m), GS1930/GS2032 (8m), GS2632/GS2646 (10m)
- GS3232/GS3246 (12m), GS4047 (14m), GS4390RT (15m), GS5390RT (18m)
2. JLG (Mỹ)
Dòng xe đến từ Mỹ nổi tiếng với độ bền và hiệu suất:
-
1930ES/2030ES (8m), 2632ES (10m), 3246ES (12m), 4069LE (14m)
3. Skyjack (Canada)
Thương hiệu Canada chuyên về các dòng cắt kéo nhỏ đến trung:
- SJII3215 (6m), SJII3219/SJII3220 (8m)
- SJII3226/SJII4626 (10m), SJII4632/SJII4732 (12m)
- SJ6826/SJ6846 (12–14m, chạy dầu)
4. LGMG (Trung Quốc)
Hãng sản xuất nổi bật từ Trung Quốc với nhiều phân khúc:
- SS0407 (6m), AS0607 (8m), AS0808/AS0812 (10m)
- AS1012 (12m), AS1212 (14m), AS1413 (16m), SR5390D (18m)
5. Haulotte (Pháp)
Thương hiệu Pháp mạnh về các dòng xe châu Âu:
- Compact 8 (8m), Compact 10/12/14
- H15 SX (15m), H18 SX (18m – dòng chạy dầu)
6. Snorkel (Anh)
Nhà sản xuất đến từ Vương quốc Anh với nhiều mẫu đa dạng:
- S3215 (6m), S3219/S3220 (8m), S3226/S4726 (10m)
- S4732 (12m), 3970BE (14m)
Phân loại theo loại nhiên liệu sử dụng
Xe nâng người cắt kéo chạy điện
Dòng xe sử dụng ắc quy làm nguồn năng lượng chính, thường là 4 bình 6V (225–240Ah) đối với các loại từ 4m đến 12m. Các mẫu 14–16m có thể dùng 8 bình 6V hoặc 4 bình 12V.
Ưu điểm:
- Vận hành êm ái, không gây tiếng ồn
- Không phát thải, thân thiện với môi trường
- Thiết kế nhỏ gọn, phù hợp làm việc trong không gian kín như nhà máy, siêu thị
Nhược điểm:
- Chỉ dùng tốt trên bề mặt bằng phẳng
- Công suất giới hạn, tải trọng thường dưới 350kg
- Cần sạc sau mỗi thời gian sử dụng
Xe nâng người cắt kéo chạy dầu (diesel)
Dòng xe sử dụng động cơ diesel để vận hành toàn bộ hệ thống thủy lực, thường được trang bị động cơ 1 cầu hoặc 2 cầu tùy theo loại.
Ưu điểm:
- Làm việc hiệu quả ở địa hình phức tạp, gồ ghề
- Công suất mạnh, tải trọng nâng có thể lên tới 1.000kg
- Hoạt động liên tục ngoài trời trong thời gian dài
Nhược điểm:
- Gây tiếng ồn và phát thải
- Kích thước lớn, không phù hợp sử dụng trong nhà.

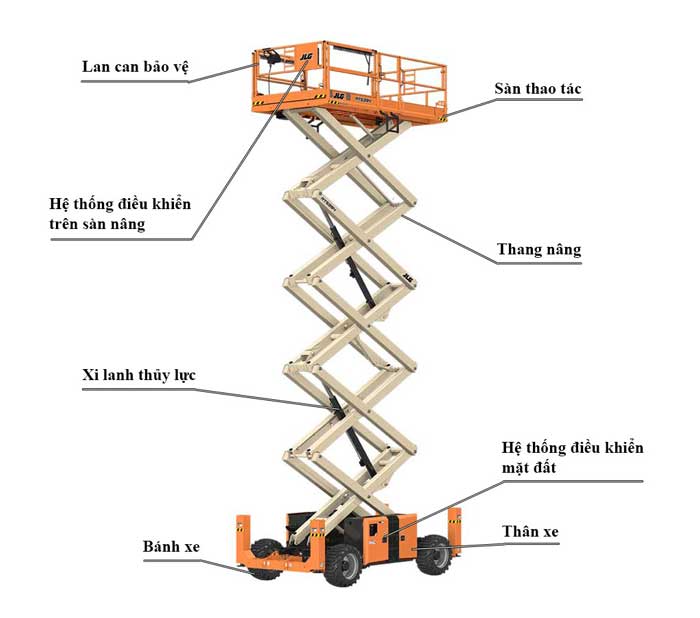

Cấu tạo và nguyên lý hoạt của xe nâng người cắt kéo
Xe nâng người cắt kéo là thiết bị nâng thẳng đứng có thiết kế đặc trưng với khung nâng chữ X. Để đảm bảo an toàn và hiệu quả trong quá trình vận hành, mỗi chiếc scissor lift được trang bị đầy đủ các bộ phận chi tiết, gồm:
1. Sàn thao tác
Là khu vực làm việc chính của người vận hành, được bố trí rộng rãi, có khả năng mở rộng sang hai bên để tiếp cận khu vực làm việc dễ dàng hơn. Trên sàn thao tác còn có:
- Cửa ra vào sàn thao tác (có khóa an toàn)
- Điểm móc dây an toàn cho người làm việc trên cao
- Thanh lan can bảo vệ xung quanh để tránh rơi ngã
- Khay chứa tài liệu hướng dẫn sử dụng hoặc sơ đồ kỹ thuật
2. Hệ thống điều khiển
- Hộp điều khiển bên trên: Gắn trên sàn thao tác, dùng để điều khiển xe di chuyển và nâng hạ
- Hộp điều khiển bên dưới: Được lắp ở thân xe, sử dụng trong trường hợp vận hành từ dưới hoặc khi khẩn cấp
3. Cơ cấu nâng và khung gầm
- Các thanh nâng (khung chữ X): Hệ khung thép chắc chắn chịu lực nâng
- Xy lanh thủy lực: Tạo lực đẩy các thanh nâng giãn ra, nâng sàn thao tác lên cao
- Đệm thang nâng: Hấp thụ xung lực khi nâng/hạ
- Điểm khóa sàn mở rộng: Cố định phần sàn kéo ra khi thao tác
4. Hệ thống di chuyển và hỗ trợ
- Bánh trước: Là bánh đánh lái, giúp xe đổi hướng linh hoạt
- Bánh sau: Dẫn động xe di chuyển
- Chân chống sập ổ gà (Pot-hole protection): Hỗ trợ an toàn khi làm việc ở độ cao
- Thang lên sàn thao tác: Giúp người vận hành dễ dàng leo lên
5. Hệ thống nguồn và phanh
- Sạc ắc quy: Dành cho các xe nâng chạy điện
- Bơm mở phanh: Hỗ trợ vận hành phanh thủy lực
Động cơ và ứng dụng
Xe nâng người cắt kéo có thể sử dụng động cơ điện hoặc động cơ dầu diesel, tùy thuộc vào môi trường làm việc:
Scissor lift chạy điện: Vận hành bằng ắc quy, không phát ra tiếng ồn hay khí thải, phù hợp cho các khu vực trong nhà như nhà máy, nhà xưởng, trung tâm thương mại, bệnh viện…
Scissor lift chạy dầu diesel: Động cơ mạnh mẽ, hoạt động hiệu quả ngoài trời hoặc địa hình gồ ghề, như công trường xây dựng, kho bãi, nhà thép tiền chế…

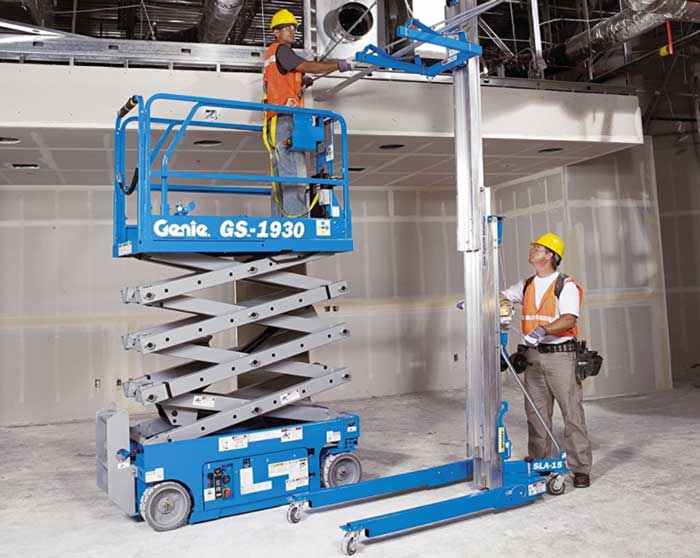

Xe nâng người cắt kéo ứng dụng cho những công việc gì?
Khi đã hiểu rõ về cấu tạo và nguyên lý hoạt động của xe nâng người cắt kéo (Scissor Lift), bạn sẽ dễ dàng hình dung được thiết bị này phù hợp với những loại công việc nào. Với khả năng nâng người và thiết bị lên cao một cách ổn định, an toàn, scissor lift được ứng dụng rất đa dạng, đặc biệt trong lĩnh vực xây dựng và bảo trì hệ thống kỹ thuật tại Việt Nam.
Một số ứng dụng phổ biến của Scissor Lift có thể kể đến như:
- Thi công, lắp đặt hệ thống điện và cơ điện (M&E):
- Lắp ống thông gió, điều hòa không khí (HVAC)
- Lắp đặt hệ thống phòng cháy chữa cháy (PCCC)
- Kéo dây, gắn máng cáp và đèn chiếu sáng
Sửa chữa, bảo trì mái nhà, trần nhà:
- Kiểm tra, thay thế tôn mái hoặc tấm lợp
- Thi công, lắp đặt hệ thống cách nhiệt hoặc hệ khung phụ
- Ốp lát, hoàn thiện nội thất bên ngoài công trình:
- Ốp gạch, đá trang trí cho vách tường
- Sơn sửa, dặm vá hoặc bảo trì mặt ngoài tòa nhà
Lắp đặt bảng hiệu, biển quảng cáo ngoài trời:
- Thi công banner, billboard, đèn hộp tại vị trí cao
- Thay mới, sửa chữa biển hiệu đã cũ
- Cắt tỉa cây xanh, chăm sóc cảnh quan đô thị:
- Ứng dụng phổ biến tại công viên, khu dân cư, khu du lịch, sân trường, bệnh viện…
Chọn xe scissor lift phù hợp với độ cao làm việc
Mỗi công việc sẽ đòi hỏi một mức độ cao khác nhau, vì vậy việc lựa chọn chiều cao phù hợp là rất quan trọng. Xe nâng người cắt kéo hiện có nhiều dải chiều cao làm việc, phổ biến từ 6m đến 18m, thậm chí một số dòng cao cấp có thể đạt tới 58m.
Dưới 8m: Phù hợp với các công việc trong nhà, bảo trì hệ thống chiếu sáng, lắp trần…
Từ 10–14m: Phục vụ lắp đặt kỹ thuật tòa nhà, sửa chữa mái, lắp PCCC.
Từ 16m trở lên: Thường sử dụng cho công trình ngoài trời, cắt tỉa cây xanh, lắp biển quảng cáo lớn…
